Стальные авиационные канаты в Хабаровске

• Что такое авиационный канат и его место в технике
• Классификация авиационных канатов по конструкции
• Материалы и покрытия для производства авиационных канатов
• Размеры, разрывное усилие и механические характеристики
• Области применения авиационных канатов
• Расчётные формулы и коэффициенты запаса
• Часто задаваемые вопросы

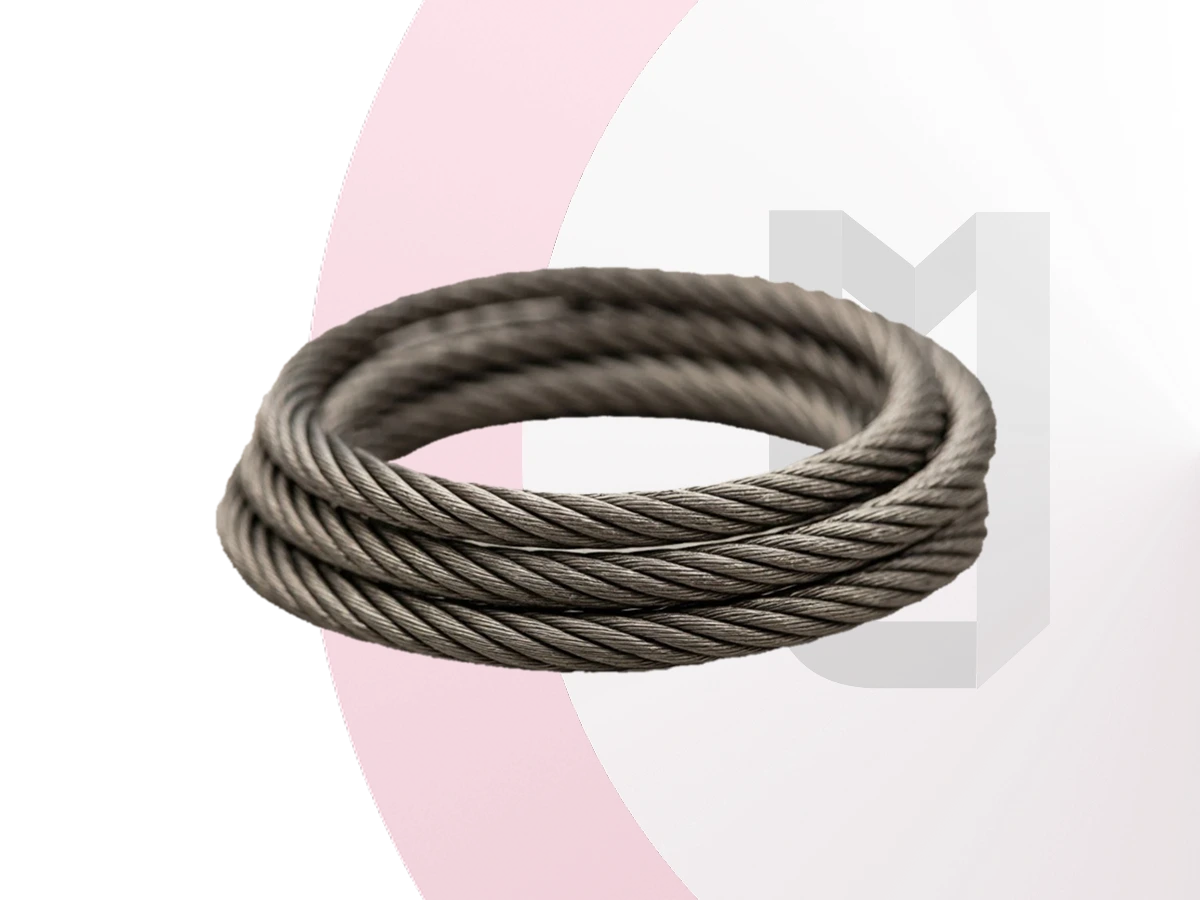

Стальной авиационный канат представляет собой витой грузонесущий элемент, изготовленный из высокопрочной стальной проволоки и предназначенный для работы в системах управления летательных аппаратов, а также в ответственных механизмах, где требуются высокая прочность, гибкость и устойчивость к усталостным нагрузкам. В отличие от канатов общего назначения, авиационные канаты изготавливаются по специальным стандартам, главным из которых в отечественной практике является ГОСТ 2172-80, устанавливающий технические требования. Для покупателей металлопроката понимание особенностей авиационных канатов критически важно, поскольку от их качества напрямую зависит надёжность и безопасность систем управления воздушных судов.

Оставить заявку

Основное отличие авиационного каната от канатов общего назначения заключается в сочетании двух ключевых характеристик: высокой удельной прочности и способности выдерживать многократные знакопеременные нагрузки без преждевременного разрушения. Конструкция авиационного каната обычно представляет собой двойную свивку, при которой отдельные проволоки скручиваются в пряди, а пряди — в готовый канат Такая геометрия обеспечивает необходимую гибкость при сохранении высокой разрывной прочности, что особенно важно для канатов, работающих на шкивах и роликах систем управления.

• Высокая усталостная выносливость (авиационные канаты проектируются для работы при циклических нагрузках с числом циклов нагружения в сотни тысяч, что необходимо для управления рулями высоты, элеронами и другими подвижными поверхностями)
• Минимальное удлинение под нагрузкой (жёсткость каната важна для точной передачи управляющих усилий, поэтому авиационные канаты имеют регламентированное относительное удлинение перед разрывом, как правило, не менее 2,5%)
• Стойкость к коррозии и агрессивным средам (авиационные канаты часто изготавливаются из нержавеющих сталей или оцинкованной проволоки, что обеспечивает работу в условиях повышенной влажности и перепадов температур)
• Стабильность характеристик при эксплуатации (жёсткие допуски на диаметр, шаг свивки и разрывное усилие гарантируют предсказуемое поведение каната в течение всего срока службы).

Применение авиационных канатов не ограничивается только авиационной отраслью. Благодаря уникальному сочетанию прочности, гибкости и надёжности они находят применение в автомобилестроении, судостроении, горнодобывающей промышленности и других отраслях, где требуются ответственные системы управления и подъёма Покупателям, которые только начинают работать с этим типом продукции, следует учитывать, что авиационные канаты не являются универсальной заменой канатам общего назначения: их стоимость выше, но она окупается за счёт долговечности и безопасности в критических применениях.

Классификация стальных авиационных канатов строится по нескольким независимым признакам, главными из которых являются конструкция свивки, материал проволоки и тип сердечника. Понимание этой системы позволяет покупателю точно формулировать требования к поставщику и выбирать канат с оптимальными характеристиками для конкретной задачи. В зависимости от конструкции свивки авиационные канаты подразделяются на несколько основных типов.

• Канаты конструкции 7×7 (состоят из семи прядей, каждая из которых свита из семи проволок, такая конструкция обеспечивает хороший баланс между гибкостью и прочностью и применяется в системах управления, где требуются умеренные радиусы изгиба)
• Канаты конструкции 7×19 (каждая из семи прядей состоит из девятнадцати проволок, что обеспечивает повышенную гибкость и усталостную выносливость, эти канаты используются в системах управления с малыми шкивами и частыми перегибами)
• Канаты конструкции 1×19 (одна прядь из девятнадцати проволок, такие канаты обладают высокой жёсткостью и применяются в тех случаях, когда канат работает в прямолинейном направлении без перегибов, например в качестве растяжек)
• Канаты с органическим сердечником (сердечник из растительных или синтетических волокон обеспечивает дополнительную гибкость и удерживает смазку, но снижает разрывную прочность по сравнению с металлическим сердечником)
• Канаты с металлическим сердечником (сердечник из стальной проволоки повышает разрывное усилие и устойчивость к смятию, но снижает гибкость, такие канаты применяются в наиболее нагруженных системах)
• Нержавеющие авиационные канаты (изготавливаются из сталей марок 12Х18Н9Т и 12Х18Н10Т, обладают высокой коррозионной стойкостью и немагнитными свойствами, что важно для некоторых авиационных приборов)

Отдельного внимания заслуживает классификация по направлению свивки. Авиационные канаты могут быть правой или левой свивки, что влияет на характер закручивания под нагрузкой. Для систем управления обычно применяются канаты правой свивки, однако в некоторых конструкциях используются пары канатов противоположной свивки для компенсации крутящего момента. Покупателям, заказывающим канаты для конкретной системы, следует уточнять требуемое направление свивки, поскольку замена каната с правой свивки на левую может изменить поведение системы управления.

Конструкция каната определяет его эксплуатационные свойства. Например, канаты 7×19 обладают наибольшей гибкостью среди стандартных конструкций, что делает их предпочтительными для систем управления с малыми диаметрами шкивов. Канаты 7×7 менее гибкие, но более устойчивы к абразивному износу, поскольку имеют меньшее число проволок и более толстые проволоки в прядях Выбор между этими конструкциями должен основываться на конкретных условиях работы: наличии перегибов, радиусах шкивов, характере нагрузок.

Выбор материала для производства авиационного каната определяется требованиями к прочности, коррозионной стойкости и условиям эксплуатации. В отличие от канатов общего назначения, где допускается использование проволоки из низкоуглеродистых сталей, авиационные канаты изготавливаются из высокоуглеродистых сталей с содержанием углерода от 0,60 до 0,95%, что обеспечивает высокую прочность после холодной деформации Для покупателей это означает, что авиационные канаты обладают значительно более высокими прочностными характеристиками по сравнению с обычными канатами аналогичного диаметра.

• Углеродистая сталь с высоким содержанием углерода (проволока из сталей с содержанием углерода 0,60–0,95% обеспечивает временное сопротивление разрыву до 1960 МПа и выше, что является основным требованием для авиационных канатов)
• Оцинкованная проволока (цинковое покрытие обеспечивает защиту от коррозии при работе в атмосферных условиях, при этом толщина покрытия регламентируется стандартами и влияет на долговечность каната)
• Нержавеющие стали марок 12Х18Н9Т и 12Х18Н10Т (эти аустенитные стали обладают высокой коррозионной стойкостью и немагнитными свойствами, что делает их пригодными для использования в специальных авиационных приборах и системах)
• Проволока со специальной отделкой поверхности (для повышения усталостной выносливости применяется полированная проволока с минимальной шероховатостью, что снижает концентрацию напряжений и увеличивает срок службы каната)

Смазка сердечника и проволок является важным элементом конструкции авиационного каната. Для органических сердечников используется пропитка антифрикционными составами, которые снижают трение между проволоками и защищают канат от внутренней коррозии. Для металлических сердечников применяется консистентная смазка, наносимая при свивке. Наличие смазки существенно влияет на усталостную выносливость каната, поскольку сухие канаты изнашиваются значительно быстрее.

Для потребителей, работающих по международным стандартам, полезно знать соответствия между российскими и зарубежными материалами. Отечественные авиационные канаты по ГОСТ 2172-80 близки по характеристикам к канатам, изготавливаемым по американским военным спецификациям MIL-DTL-83420 и MIL-W-18375, а также по стандарту ISO 2020 «Preformed flexible steel wire rope for aircraft controls» Знание этих соответствий позволяет избежать ошибок при закупке канатов для проектов, выполняемых по зарубежным нормам.

Следует особо подчеркнуть, что для авиационных канатов не существует универсального материала, пригодного для всех условий. Например, оцинкованная углеродистая сталь обеспечивает высокую прочность и достаточную коррозионную стойкость для большинства применений, но уступает нержавеющим сталям в агрессивных средах. Нержавеющие канаты, в свою очередь, имеют несколько меньшую разрывную прочность при том же диаметре, что необходимо учитывать при проектировании.

Размерный сортамент авиационных канатов и их разрывное усилие являются ключевыми параметрами при заказе. Для покупателя металлопроката понимание этих характеристик позволяет правильно формулировать технические требования и избегать ситуаций, когда приобретённый канат не соответствует производственным нуждам. Ниже приведены справочные данные, которые могут служить ориентиром при выборе.

Приведённые в таблице значения являются типичными для канатов из оцинкованной углеродистой проволоки с временным сопротивлением разрыву проволок 1770 МПа. Для канатов из нержавеющих сталей разрывное усилие может быть на 10–15% ниже при том же диаметре, что связано с различиями в прочностных характеристиках аустенитных сталей по сравнению с углеродистыми Покупателям, выбирающим между оцинкованными и нержавеющими канатами, следует учитывать, что для компенсации меньшей прочности нержавеющего каната может потребоваться увеличение диаметра, что влияет на массу и габариты системы управления.

Механические свойства авиационных канатов определяются не только разрывным усилием, но и такими параметрами, как относительное удлинение перед разрывом и усталостная выносливость. Согласно нормативным документам, относительное удлинение каната перед разрывом должно составлять не менее 2,5% Усталостная выносливость оценивается по результатам циклических испытаний на стендах с перегибом каната через ролики, при этом канаты конструкции 7×19 демонстрируют значительно большую долговечность по сравнению с 7×7 при работе на шкивах малого диаметра

Стальные авиационные канаты находят применение в тех отраслях, где требуются высокая надёжность, прочность и устойчивость к усталостным нагрузкам. Спектр этих применений достаточно широк и охватывает как традиционные авиационные системы, так и ответственные механизмы в других отраслях промышленности. Для покупателя понимание этих областей помогает оценить, насколько авиационный канат подходит для его конкретных задач, и правильно выбрать конструкцию и материал.

• Системы управления летательных аппаратов (авиационные канаты используются для передачи усилий от рычагов управления к рулям высоты, направления, элеронам и закрылкам, при этом канаты работают на шкивах малого диаметра с частыми перегибами)
• Автомобильная промышленность (канаты применяются в механизмах стеклоподъёмников, стояночного тормоза, сцепления и других систем, где требуются компактность и высокая прочность)
• Судостроение и морская техника (авиационные канаты используются в системах управления судов, а также для такелажных работ, где требуется стойкость к коррозии в морской атмосфере)
• Горнодобывающая и деревообрабатывающая промышленность (канаты применяются в подъёмных устройствах, лебёдках и механизмах перемещения, работающих в тяжёлых условиях)
• Специальные авиационные системы (для систем управления вертолётов выпускаются канаты по специальным техническим условиям, например TU 14-173-019-2015, которые учитывают особенности эксплуатации винтокрылых машин)
• Системы спасения и грузовых операций (нержавеющие авиационные канаты применяются в спасательных лебёдках и системах обработки грузов на вертолётах)

Отдельного внимания заслуживает применение авиационных канатов в системах управления современных самолётов. Несмотря на развитие электродистанционных систем управления, многие лёгкие и средние самолёты продолжают использовать механические системы с тросами, поскольку они обеспечивают высокую надёжность и не зависят от электропитания Для таких систем критически важны усталостная выносливость и стабильность характеристик канатов, поскольку отказ системы управления может привести к катастрофическим последствиям.

В строительной сфере авиационные канаты применяются для изготовления растяжек, вантовых систем и элементов крепления, где требуются высокая прочность и минимальное удлинение под нагрузкой. Благодаря коррозионной стойкости нержавеющих канатов, такие системы сохраняют работоспособность в течение десятилетий без обслуживания. Для строительных компаний это означает снижение эксплуатационных расходов и повышение надёжности конструкций.

При работе с авиационными канатами покупателю может потребоваться понимание основных расчётных зависимостей, которые используются для оценки несущей способности и выбора диаметра каната. Ниже приведены упрощённые формулы, адаптированные для практического использования.

Основным условием прочности каната является соотношение между разрывным усилием каната и максимальным рабочим натяжением: F0 ≥ S × Zp, где F0 — разрывное усилие каната в целом (Н), принимаемое по сертификату или стандарту; S — наибольшее натяжение ветви каната (Н); Zp — минимальный коэффициент использования каната (коэффициент запаса прочности) Для авиационных систем управления коэффициент запаса обычно составляет от 4 до 6 в зависимости от критичности применения и группы режима работы механизма.

Если в сертификате на канат указано суммарное разрывное усилие проволок каната, величина F0 может быть определена путём умножения суммарного разрывного усилия на коэффициент 0,83 для канатов с органическим сердечником или на 0,85 для канатов с металлическим сердечником Это различие связано с тем, что при свивке каната часть прочности проволок теряется из-за неравномерности натяжения отдельных проволок и трения между ними.

Для оценки минимального диаметра каната при заданном натяжении используется формула: d = C × √S, где d — минимальный диаметр каната в миллиметрах; S — максимальное натяжение каната в Ньютонах; C — коэффициент выбора каната, определяемый по формуле C = √(Zp / (K' × R0)), где K' — эмпирический коэффициент минимального разрывного нагружения (для канатов с металлическим сердечником K' = 0,356), R0 — минимальная мера прочности на растяжение проволок каната в Н/мм² Для авиационных канатов с R0 = 1770 МПа и коэффициентом запаса Zp = 5,6 коэффициент C составляет примерно 0,094.

Усталостная долговечность каната зависит от отношения диаметра шкива к диаметру каната (D/d) и числа циклов нагружения. Эмпирически установлено, что при увеличении отношения D/d с 10 до 20 долговечность каната возрастает в 3–5 раз. Для авиационных систем управления рекомендуется принимать отношение D/d не менее 15–20, что обеспечивает достаточную усталостную выносливость при работе с частыми перегибами

Для удобства выбора конструкции каната ниже приведена сводная таблица, систематизирующая информацию о различных типах свивки и их характеристиках. Эти данные помогут покупателю правильно выбрать канат в зависимости от условий эксплуатации и требований к гибкости и прочности.

Из таблицы видно, что выбор между конструкциями определяется в первую очередь требованиями к гибкости и усталостной выносливости. Канаты 7×19 обеспечивают наилучшие характеристики для работы на шкивах малого диаметра, но уступают канатам 1×19 в жёсткости и способности сопротивляться абразивному износу. Канаты 7×7 занимают промежуточное положение и являются наиболее распространёнными в системах управления общего назначения

Покупателям, которые впервые сталкиваются с выбором авиационных канатов, рекомендуется консультироваться со специалистами поставщика и предоставлять полную информацию об условиях эксплуатации: диаметры шкивов, число перегибов, максимальные нагрузки, требования к коррозионной стойкости. Только при наличии полных данных можно гарантировать правильный выбор конструкции каната и его соответствие нормативным требованиям.

Производство стальных авиационных канатов включает несколько последовательных этапов, каждый из которых влияет на конечные характеристики продукции. Исходная проволока изготавливается методом холодного волочения, при котором стальная заготовка протягивается через фильеры для получения требуемого диаметра и прочностных характеристик. Для авиационных канатов используется проволока с высоким временным сопротивлением разрыву, которое достигается за счёт большой степени обжатия при волочении и специальной термической обработки

После изготовления проволоки она проходит подготовку поверхности, которая может включать оцинкование для защиты от коррозии или полирование для повышения усталостной выносливости. Оцинкование выполняется методом горячего погружения или гальваническим способом, при этом толщина покрытия регламентируется стандартами. Полированная проволока имеет минимальную шероховатость, что снижает концентрацию напряжений на поверхности и увеличивает долговечность каната

• Контроль качества проволоки на всех этапах производства (проверяется диаметр, овальность, временное сопротивление разрыву и качество поверхности, поскольку эти параметры определяют свойства готового каната).
• Соблюдение режимов свивки прядей и каната (натяжение проволок при свивке должно быть равномерным, чтобы обеспечить одинаковую нагрузку на все проволоки и избежать преждевременного выхода из строя отдельных элементов).
• Нанесение смазки на сердечник и проволоки (смазка снижает трение между проволоками и защищает канат от внутренней коррозии, её наличие существенно влияет на усталостную выносливость).
• Контроль геометрических параметров готового каната (диаметр, шаг свивки, длина должны соответствовать требованиям стандарта, поскольку отклонения могут привести к нарушению работы системы управления).

Для покупателей, планирующих самостоятельную разделку и оконцевание авиационных канатов, важно учитывать, что эти операции требуют специального оборудования и навыков. Для установки наконечников применяются методы машинной опрессовки, которая обеспечивает прочность соединения не ниже 90% от разрывного усилия каната. Ручная опрессовка не допускается для авиационных применений, поскольку не гарантирует стабильного качества соединения. Для критических систем управления рекомендуется использовать готовые канатные сборки, изготовленные специализированными предприятиями с соответствующими сертификатами

Качество стальных авиационных канатов подтверждается комплексом испытаний и сертификатов, которые покупатель должен запрашивать у поставщика. Основным нормативным документом для авиационных канатов в отечественной практике является ГОСТ 2172-80, устанавливающий технические требования к канатам из стальной проволоки, предназначенным для использования в авиационной технике Дополнительно применяются стандарты на методы испытаний, включая ГОСТ 2387-80 для циклических испытаний на растяжение

Сертификат качества, выдаваемый производителем, должен содержать информацию о конструкции каната, диаметре, разрывном усилии, материале проволоки и покрытии. Для авиационных канатов обязательным является подтверждение разрывного усилия, которое определяется по результатам испытаний образцов на разрывной машине. В сертификате также указывается суммарное разрывное усилие проволок, по которому можно рассчитать разрывное усилие каната в целом путём умножения на коэффициент 0,83–0,85

• Сертификат качества с указанием разрывного усилия каната (этот документ подтверждает, что канат соответствует требованиям стандарта по прочности и может быть использован в ответственных системах).
• Протокол испытаний проволоки на разрыв (в нём указывается временное сопротивление разрыву проволок, которое определяет прочностные характеристики каната).
• Результаты контроля геометрических параметров (диаметр, шаг свивки, длина каната должны соответствовать требованиям стандарта с учётом допусков).
• Сведения о покрытии и смазке (тип покрытия и наличие смазки влияют на коррозионную стойкость и усталостную выносливость каната, поэтому эти параметры должны быть подтверждены документально).

При приёмке авиационных канатов рекомендуется проводить входной контроль, включающий проверку размеров, визуальный осмотр поверхности и, при необходимости, выборочные испытания разрывного усилия. Для канатов, предназначенных для ответственных применений, может потребоваться дополнительный контроль усталостной выносливости на испытательных стендах. Покупателям следует учитывать, что стоимость входного контроля окупается снижением риска отказа системы управления и связанных с этим последствий.

Для потребителей, работающих по международным стандартам, важно учитывать, что требования зарубежных нормативных документов могут отличаться от российских. Например, американская военная спецификация MIL-DTL-83420 устанавливает требования к гибким канатам для систем управления самолётов, включая методы испытаний и критерии приёмки Стандарт ISO 2020 «Preformed flexible steel wire rope for aircraft controls» регламентирует характеристики предварительно деформированных канатов для авиационных систем управления. При закупке канатов для проектов, выполняемых по зарубежным нормам, необходимо уточнять требования к канатам на этапе формирования технического задания.
